　機架式PDU插座

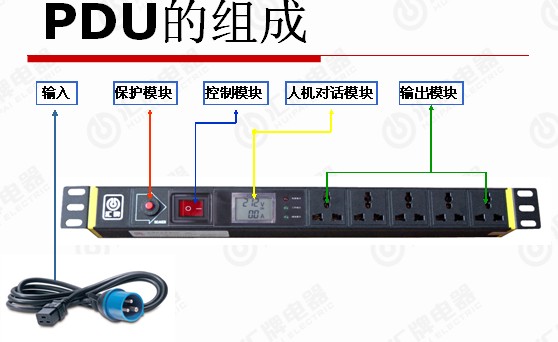

PDU英文全稱POWER DISTRIBUTION UNIT，意思是電源分配單元．但現在我們通常說的PDU是RPDU，即 RACK- POWER DISTRIBUTION UNIT，意思是機架式電源分配單元．也有人叫電源分配管理器，顧名思義PDU應具備電源的分配和管理的功能。電源的分配是指電流及電壓和接口的分配，電源管理是指開關控制（包括遠程控制）、電路中的各種參數監視、線路切換、承載的限制、電源插口匹配安裝、線纜的整理、空間的管理及電涌防護和極性檢測。

PDU插座與普通定制金屬殼體插座（通常也叫PDU）本質的區別
普通定制金屬殼體插座只是插口的簡單分配，無法管理、平衡各插孔的電流，內聯線不分主干線和分配線，標識不完整：承載功率、額定電壓、額定電流、商標、廠名、廠址；無使用說明書；安裝配件單一，無線纜理線裝置。
而PDU的內聯線的主干線是作為PDU整體承載的線路，分配線是單個插口的承載線路，兩者承載能力是完全不同的；標識是使用PDU的基本條件，承載功率、額定電壓、額定電流是使用的最基本電氣參數條件，商標、廠名、廠址是制造商的責任所在；使用說明書是產品的必備文件；安裝配件多少代表PDU適應機柜的復雜環境的程度高低，線纜理線裝置是機架線纜理線關鍵配件，其功能類似機柜的線纜搖臂；遠程控制是PDU的核心價值所在，其作用可以在遠程端口集中監視、紀錄機柜內的所有設備的使用的各種電氣參數的變化值并同時實施控制，可以簡化機房工作流程，降低機房設備的故障率。

　PDU插座選型

《PDU選型資料下載》

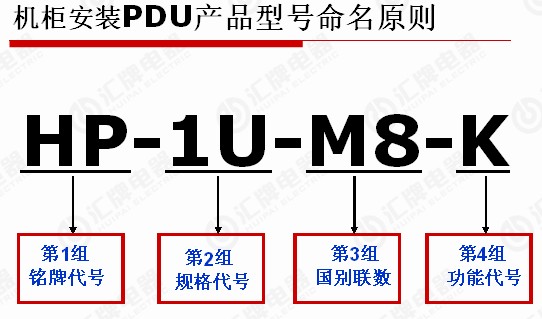

部分常用PDU插座型號（PDU產品可以根據具體要求來配置插頭和插座及功能附件）

聯數	產品型號	產品說明	產品長度
9	HP-1U-M9	額定電流16A，9位10A多用孔.	430mm
9	HP-1U-M8J1	額定電流16A，1位16A國標孔，8位10A多用孔.	430mm
8	HP-1U-M8-K	額定電流16A，1位16A雙斷開關，8位10A多用孔.	430mm
8	HP-1U-M8-F	額定電流16A，1位電源浪涌雷擊保護模塊（帶指示燈）， 8位10A多用孔.	430mm
8	HP-1U-M8-G	額定電流16A，1位16A過載保護，8位10A多用孔.	430mm
9	HP-1U-J9	額定電流16A，9位16A國標孔.	430mm
8	HP-1U-J8-K	額定電流16A，1位16A雙斷開關，8位16A國標孔.	430mm
8	HP-1U-J8-G	額定電流16A，1位16A過載保護，8位16A國標孔.	430mm
9	HP-1U-C9	額定電流16A，9位IEC60320的C13（10A輸出).	430mm
8	HP-1U-C8-K	額定電流16A，1位16A雙斷開關, 8位IEC60320的C13（10A輸出).	430mm
8	HP-1U-C8-G	額定電流16A，1位16A過載保護， 8位IEC60320的C13（10A輸出).	430mm
8	HP-1U-C7C1	額定電流16A，1位IEC60320的C19（16A輸出)， 7位IEC60320的C13（10A輸出).	430mm
7	HP-1U-C6C1-K	額定電流16A，1位16A雙斷開關 ,1位IEC60320的C19（16A輸出)， 6位IEC60320的C13（10A輸出)標準19時機柜安裝長度。	430mm
6	HP-1U-M6-FHK	額定電流16A，1位16A雙斷開關， 1位電源浪涌雷擊保護模塊（帶指示燈）, 1位電話雷擊保護模塊，6位10A多用孔.	430mm
6	HP-1U-M6-FNK	額定電流16A，1位16A雙斷開關， 1位電源浪涌雷擊保護模塊（帶指示燈）, 1位網絡雷擊保護模塊，6位10A多用孔.	430mm
6	HP-1U-M6-M1K	額定電流16A，1位16A雙斷開關， 1位主副孔控制模塊（帶指示燈）,6位10A多用孔.	430mm
6	HP-1U-M6-M2K	額定電流16A，1位16A雙斷開關， 1位濾波/防浪涌/接地指示模塊（帶指示燈），6位10A多用孔.	430mm
6	HP-1U-M6-M3K	額定電流16A，1位16A雙斷開關， 1位主副孔控制電流電壓顯示模塊（帶指示燈）,6位10A多用孔.	430mm
14	HP-1U-C13C1-K	額定電流16A，1位16A雙斷開關,1位IEC60320的C19（16A輸出) 13位IEC60320的C13（10A輸出)，產品加長226mm。	656mm
14	HP-1U-M13J1-FGK	額定電流16A，1位16A雙斷開關,1位16A過載保護, 1位電源浪涌雷擊保護模塊（帶指示燈），1位16A國標孔， 13位10A多用孔，產品加長306mm。	736mm
18	HP-1U-C16C2-2K	額定電流16A，2位16A雙斷開關,2位IEC60320的C19（16A輸出) 16位IEC60320的C13（10A輸出)，產品加長518mm。	948mm
24	HP-1U-C22C2-2G2K	額定電流16A，2位16A過載保護,2位16A雙斷開關, 2位IEC60320的C19（16A輸出)， 22位IEC60320的C13（10A輸出)，產品加長770mm。	1200mm

未列出的PDU型號、規格請電話咨詢

PDU插座的功率說明
PDU的額定功率是指PDU的所有輸出插口的輸出功率總和，他的大小取決于以下幾個關鍵點，它們的排序應是這樣的：
插頭的承載功率≥總開關的承載功率≥外聯線的承載功率＝內聯線的主干線的承載功率≥總過載保護的承載功率≥輸出插口的承載功率總和≥PDU的額定功率。
也就是說以上幾個關鍵點之一如果單點的承載功率增大是不會增加PDU的額定功率的，但如果以上幾個關鍵點之一單點的承載功率減小卻會讓PDU的額定功率降到幾個關鍵點之一單點的承載功率值。
PDU輸出插口的形式與PDU的額定功率的關系：
我們在使用PDU時會遇到這樣的情形：設備的插頭與PDU的插孔不匹配。因此我們在定制PDU時首先應確認設備的插頭形式及設備的功率，承載的順序入下：
PDU的輸出插孔功率＝設備的插頭功率≥設備的功率。

PDU插頭與插孔的對應關系入下：
萬用插孔：對應CCC10A國標插頭；小南非6A插頭；意大利10A插頭：
美標5－15P插頭；歐標10A插頭（無接地）；丹麥標10A插頭；
以色列10A插頭；瑞士10A標插頭；10A澳標插頭
英標插孔：對應13A英標插頭（帶保險絲）
歐標插孔：對應10A/16A德標插頭；10A法標插頭
美標插孔：對應15A(125V)5-15P美標插頭
IEC320 C13: 對應IEC320 C14插頭
16A國標插孔：對應CCC16A國標插頭;16A澳標插頭
IEC320 C19: 對應IEC320 C20插頭

當你的設備插頭與PDU的插孔不匹配且PDU已定制完成時，你可以更換設備的電源線，但一定要注意：任一插頭和電源線的承載功率一定要≥設備的功率．
