逆變電源的原理
利用晶閘管電路把直流電轉變成交流電,這種對應于整流的逆向過程,定義為逆變。
交流電轉換為直流電的方法就是整流;而直流電轉換為交流電的方法是逆變。
簡單地說,逆變器就是一種將低壓(12或24伏或48伏)直流電轉變為220伏交流電的電子設備。因為我們通常是將220伏交流電整流變成直流電來使用,而逆變器的作用與此相反,因此而得名。我們處在一個“移動”的時代,移動辦公,移動通訊,移動休閑和娛樂。在移動的狀態中,人們不但需要由電池或電瓶供給的低壓直流電,同時更需要我們在日常環境中不可或缺的220伏交流電,逆變器就可以滿足我們的這種需求。
常用逆變電源分類
1. 電力專用逆變電源,DC110V/AC220V,DC220V/AC220V,功率:0.5kva-10kva;
2. 通信電源專用逆變電源,DC48V/AC220V,功率:0.5kva-6kva;
3. 其它小功率逆變電源,DC12V/AC220V,DC24V/AC220V,功率:0.5kva-3kva;
高頻正弦波逆變電源的特點:
- 采用CPU控制,線路簡捷、可靠;
- 采用SPWM脈寬調制技術,輸出為穩頻穩壓、濾除雜訊、失真度低的純凈正弦波;

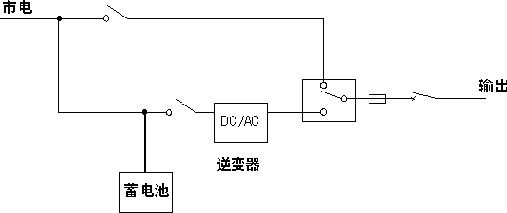

- 內置旁路開關,市電和逆變快速切換;
- 分市電主供型和電池主供型:
- 市電主供型:有市電時,處于市電輸出,當市電輸入故障時自動切換到逆變輸出;
- 電池主供型:有市電時,處于逆變輸出,當直流輸入故障時自動切換到市電輸出;
- 允許在開機狀態下切斷直流,自動切換到市電旁路,不影響負載的供電,方便對蓄電池進行維護和更換;
- 電池電壓過高或過低,逆變電源關斷輸出,如果電池電壓恢復正常,電源自動恢復輸出;
- 負載過載,逆變電源關斷輸出,消除過載之后50秒,電源自動恢復輸出,此項功能尤其適用于無人值守的通訊基站;
- 支持通訊功能,提供RS232接口(PIN2、3、5),利用監控軟件實時了解電源工作情況;
- 提供兩組無源干結點,分別用于直流輸入故障(DB9 PIN6、7)和交流輸入故障告警(DB9 PIN8、9)
- 支持無直流開機功能,可以在只有市電的狀態下運行。此項功能允許逆變電源先期投入使用,然后再安裝電池
適用范圍:
◆ 車船載設備系列:軍用車輛、警車、醫療救護車、輪船、交通紅綠燈等;
◆ 工業設備系列:太陽能、風力發電、氣體放電燈等;
◆ 辦公場所:電腦、打印機、復印機、掃描儀、數碼攝象機等;
◆ 廚房器具系列:微波爐、電池爐、電冰箱等;
◆ 家庭用電設備:電風扇、吸塵器、空調、照明燈具等;
|
